Mágnestekercsek és elektromos csatlakozók | Elektromos szelepek

Sűrített levegő - Pneumatikus elemek - Szelepek - Mágnestekercsek, elektromos csatlakozók

Mágnestekercsek

Mágnestekercs
16mm széles

Kivitel: Elővezérlő szeleppel egybeépítve (szeleppel együtt kérjük megrendelni)

Elektromos csatlakozás | C-típusú kivitel (DIN EN 17531-803)
Vezetékes kivitel esetén | földelés nélküli, kétvezetékes változat | kérésre eltérő hosszban is szállítjuk
Bekapcsolási időtartam | 100 % ED
Védelem | IP 65

A tekercs ház és a tekercs cséve 25 % üvegszál erősítésű poliamidból, műgyantával kiöntve

Típus	Feszültség	Teljesítmény	Elektromos csatlakozás	Kivitel
MA 16 6 DC H	6 V DC	1,8 W	ST 16	szeleppel egybeépítve
MA 16 6 DC L5 H	6 V DC	1,8 W	vezetékes \| 500 mm	szeleppel egybeépítve
MA 16 12 DC H	12 V DC	1,8 W	ST 16	szeleppel egybeépítve
MA 16 12 DC L5 H	12 V DC	1,8 W	vezetékes \| 500 mm	szeleppel egybeépítve
MA 16 24 DC H	24 V DC	1,8 W	ST 16	szeleppel egybeépítve
MA 16 24 DC H	24 V DC	1,8 W	vezetékes \| 500 mm	szeleppel egybeépítve
MA 16 24 AC H	24 V AC	3 VA	ST 16	szeleppel egybeépítve
MA 16 24 AC L5 H	24 V AC	3 VA	vezetékes \| 500 mm	szeleppel egybeépítve
MA 16 110 AC H	110 V AC	3 VA	ST 16	szeleppel egybeépítve
MA 16 230 AC H	110 V AC	3 VA	ST 16	szeleppel egybeépítve
MA 16 T 24 DC	24 V DC	1,8 W	földelés nélküli kétérintkezős	szeleppel egybeépítve
MA 16 T 24 AC	24 V AC	3 VA	földelés nélküli kétérintkezős	szeleppel egybeépítve

Mágnestekercs
22 mm széles

Kivitel: Ankercsőre szerelendő | Ankercső átmérője 9 mm

Elektromos csatlakozás: B-típusú ipari kivitel (DIN 43650)
Vezetékes kivitel esetén: földelés nélküli, kétvezetékes változat | kérésre eltérő hosszban is szállítjuk
Bekapcsolási időtartam: 100 % ED
Védelem: IP 65 - elektromos csatlakozóval szerelve

A tekercs ház és a tekercs cséve 30 % üvegszál erősítésű poliamidból, műgyantával kiöntve
Nedvességálló mágnestekercs | Duroplaszt alapanyagú, epoxigyantával kiöntve | ST 22 L 5000 elektromos csatlakozóval alkalmazva IP 67-es védettséget biztosít

Típus	Feszültség	Teljesítmény	Elektromos csatlakozás	Kivitel
MA 22 12 DC H	12 V DC	3 W	ST 22
MA 22 24 DC H	24 V DC	3 W	ST 22
MA 22 24 DC L7 H	24 V DC	3 W	vezetékes \| 700 mm
MA 22 48 DC H	48 V DC	3 W	ST 22
MA 22 24 AC H	24 V AC	5 VA	ST 22
MA 22 110 AC H	110 V AC	5 VA	ST 22
MA 22 110 AC L5 H	110 V AC	5 VA	vezetékes \| 500 mm
MA 22 230 AC H	230 V AC	5 VA	ST 22
MA 22 230 AC L5 H	230 V AC	5 VA	vezetékes \| 500 mm
MA 22 D 24 DC H	24 V DC	3 W	ST 22	nedvességálló
MA 22 D 230 AC H	230 V AC	5 VA	ST 22	nedvességálló

Mágnestekercs
22 mm széles

Kivitel: Ankercsőre szerelendő | Ankercső átmérője 10 mm

Elektromos csatlakozás: B-típusú ipari kivitel (DIN 43650)
Vezetékes kivitel esetén: földelés nélküli, kétvezetékes változat | kérésre eltérő hosszban is szállítjuk
Bekapcsolási időtartam: 100 % ED
Védelem: IP 65 - elektromos csatlakozóval szerelve

Nedvességálló mágnestekercs | Duroplaszt alapanyagú, epoxigyantával kiöntve | [ST 22 L 5000] elektromos csatlakozóval alkalmazva IP 67-es védettséget biztosít

Típus	Feszültség	Teljesítmény	Elektromos csatlakozás	Kivitel
E22-012DC	12 V DC	5 W	ST 22	nedvességálló
E22-024DC	24 V DC	5 W	ST 22	nedvességálló
E22-024AC	24 V AC	5,5 VA	ST 22	nedvességálló
E22-042AC	42 V AC	5,5 VA	ST 22	nedvességálló
E22-110AC	110 V AC	5,5 VA	ST 22	nedvességálló
E22-230AC	230 V AC	5,5 VA	ST 22	nedvességálló

Mágnestekercs
30 mm széles

Kivitel: Ankercsőre szerelendő | Ankercső átmérője 10 mm

Elektromos csatlakozás: A-típusú kivitel (DIN 43650)
Bekapcsolási időtartam: 100 % ED
Védelem: IP 65 - elektromos csatlakozóval szerelve

Nedvességálló mágnestekercs | Duroplaszt alapanyagú, epoxigyantával kiöntve

Típus	Feszültség	Teljesítmény	Elektromos csatlakozás	Kivitel
E30-012DC	12 V DC	8 W	ST 30	nedvességálló
E30-024DC	24 V DC	8 W	ST 30	nedvességálló
E30-024AC	24 V AC	12 VA	ST 30	nedvességálló
E30-042AC	42 V AC	12 VA	ST 30	nedvességálló
E30-110AC	110 V AC	12 VA	ST 30	nedvességálló
E30-230AC	230 V AC	12 VA	ST 30	nedvességálló

Elektromos csatlakozók

Elektromos csatlakozó
16 mm széles | MA 16 mágnestekercsekhez

Típus	Feszültség	Max áram	LED	Varisztor	Mágnes-tekercs	Kivitel
ST 16M	0-250 V	6 A	-	-	MA 16	szerelt
ST 16 E 1 N	24 V DC	6 A	-	-	MA 16	csomagolt
ST 162 V 24	24 V ± 10%	6 A	van	van	MA 16	LED+varisztor
ST 162 V 230	230 V ± 10%	6 A	van	van	MA 16	LED+varisztor

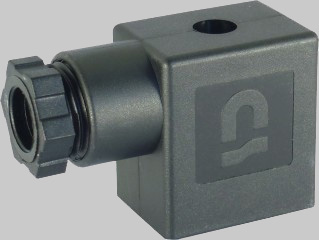

Elektromos csatlakozó
22 mm széles | MA 22 és E22 mágnestekercsekhez

A tömítőlappal és csavaros rögzítéssel ellátott csatlakozók az IEC 60529 szabványnak megfelelően IP 65-ös védettséget biztosítanak
A LED-del és Varisztorral ellátott elektromos csatlakozók túlfeszültség ellleni védelmet biztosítanak, valamint a LED visszajelzést biztosít a mágnestekercs működéséről

Az [ST 22 L 5000] elektromos csatlakozó egybe van építve a kábellel | Duroplaszt alapanyagú [MA 22 D] mágnestekercsel alkalmazva IP 67-es védettséget biztosít

Típus	Feszültség	Max áram	LED	Varisztor	Mágnes-tekercs	Kivitel
ST 22M	0-250 V	10 A	-	-	MA 22 \| E22	szerelt
ST 22 E 1 N	0-250 V	10 A	-	-	MA 22 \| E22	csomagolt
ST 222 V 24	24 V ± 10%	10 A	van	van	MA 22 \| E22	LED+varisztor
ST 222 V 230	230 V ± 10%	10 A	van	van	MA 22 \| E22	LED+varisztor
ST 222 L 5000	0-250 V	10 A	-	-	MA 22 \| E22	kábeles 5m

Elektromos csatlakozó
30 mm széles

A tömítőlappal és csavaros rögzítéssel ellátott csatlakozók az IEC 60529 szabványnak megfelelően IP 65-ös védettséget biztosítanak

Típus	Feszültség	Max áram	LED	Varisztor	Mágnes-tekercs	Kivitel
ST 30	0-250 V	16 A	-	-	E30	szerelt

Egyéb típusokért és gyártmányokért keresse munkatársunkat!

Képviselt szelep-gyártóink:

HAFNER
